Las cosas se están poniendo feas en Venezuela y si tengo tiempo habrá que preparar alguna entrada sobre ello. Mientras tanto toca echar un rato en preparar unos gráficos sobre el sistema venezolano de defensa aérea S-300VM y qué puede ofrecer en la región.
Unos años atrás Venezuela adquirió sistemas rusos de defensa aérea S-300VM 'Antey 2500' que pasa por ser unos de los sistemas más capaces de cuantos se pueden citar. Sobre todo es un plus en lo referente a la capacidad antimisil (ABM) aunque orientado hacia los misiles balísticos.
[La entrada no pretende entrar en este tipo de detalles porque son ampliamente conocidos.]

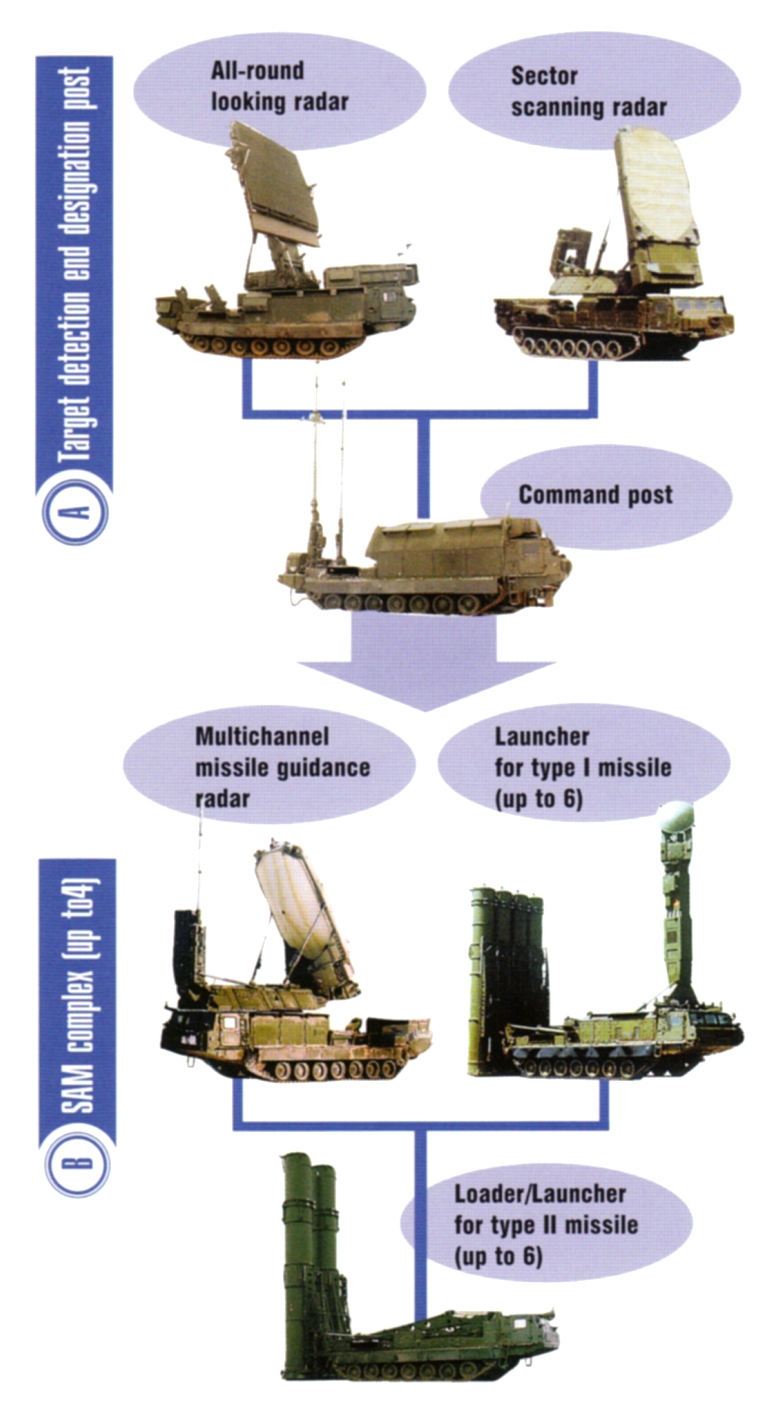

El sistema se compone de los siguientes vehículos:
9S457 Mando y control
9S15MT 'Bill Board' radar de vigilancia y búsqueda
9S19M2 'High Screen' radar ABM
9S32 'Grill Pan' radar de enganche de blancos
9A82 transporte elevador lanzador con radar (TELAR)
9A83 transporte elevador lanzador con radar (TELAR)
9A84 transporte elevador lanzador/vehículo de recarga para el lanzador 9A82
9A85 transporte elevador lanzador/vehículo de recarga para el lanzador 9A83
Hay otros muchos vehículos en el sistema pero esto es lo interesante.
El sistema utiliza los siguientes interceptores:
9M82 de largo alcance
9M83 de "corto" alcance
Con esto lo que se consigue es lo siguiente:
Interceptación hasta distancias de 200 kms y altitudes de 30 kms
Interceptación de blancos balísticos hasta 40 kms y altitudes de 25 kms
alcance máximo de lanzamiento de un blanco balístico hasta 2.500 kms
velocidad máxima del blanco 4,5 km/s
cantidad de blancos enganchados al mismo tiempo 24
eco radar mínimo 0,02 m2.
Son los datos más interesantes.
Lo siguiente son unos gráficos para ver por donde anda la S-300VM venezolana y qué pueden ofrecer en base a estos datos conocidos.
La S-300VM venezolana tiene su zona habitual de despliegue en El Sombrero, en concreto en la Base Aérea Capitán Manuel Rios ...
El último despliegue de las S-300VM venezolanas se pudo ver en la zona remarcada en el siguiente gráfico ...
La base se encuentra a unos 120 kms de distancia del centro administrativo de la capital, Caracas.
Con todo sobre la mesa empezamos el asuntillo de los gráficos relacionados con la S-300VM venezolana de El Sombrero:
Lo primero, la cobertura de vigilancia y búsqueda que ofrece el radar 9S15M (versión V3):
Este es el sistema que busca los blancos a larga distancia.
Otro aspecto muy importante es la distancia máxima de interceptación. Sería algo así:
Siempre menor que la cobertura radar.
En el caso de las S-300VM también es interesante la distancia de interceptación contra misiles balísticos (ABM), más o menos la remarcada en morado:
[en los gráficos al utilizar un mapa de la región a gran altura la precisión brilla por su ausencia así que las coberturas tiene un margen que hay que entender, si tengo tiempo las prepararé más cercanas, digamos y más precisas]
En el caso de Venezuela es poco probable que tuviesen que enfrentar misiles balísticos pero ahí queda la cobertura por si a alguien le interesa.
Voy a subir otro gráfico utilizando la información que se puede encontrar en el catálogo de la agencia rusa de exportación de armamentos,
Rosoboronexport...
Interceptación hasta distancias de 250 kms y altitudes de 30 kms
Interceptación de blancos balísticos hasta 40 kms y altitudes de 25 kms
alcance máximo de lanzamiento de un blanco balístico hasta 2.500 kms
velocidad máxima del blanco 4,8 km/s
cantidad de blancos enganchados al mismo tiempo 24
Con esos valores las coberturas serían las siguientes:
Algo más que los datos habituales publicados sobre el S-300VM 'Antey 2500'.
El primer perfil es el norte, hacia la capital, Caracas ...
[recordar que los gráficos son orientativos, la representación de la orografía de la zona está demasiado condensada pero sirve para hacernos una idea]
Tenéis remarcada en
violeta la zona de la ciudad de Caracas.
Como se puede comprobar, entre el despliegue S-300VM de la base aérea Capitán Manuel Rios y la ciudad de Caracas hay unas montañas que dificultan la cobertura:
Hacia el mar la cobertura sufre aún más debido a la cadena montañosa que discurre paralela a la línea de costa.
Hacia el oeste el escenario es parecido sobre la ciudad de Caracas pero hacia el este -también sobre la capital- se alivia un poco:
Aunque hacia el mar la cosa sigue igual:
Lo que queda bien claro es que a baja y media cota en la zona costera la S-300VM de El Sombrero como que no está. Se necesitaría un despliegue o en las montañas (lo ideal) o en la costa para abastecer de blancos al sistema S-300VM.
Lo siguiente es echar un vistazo en dirección a Colombia, desde donde puede llegar apoyo directo en caso de conflicto ...
En este caso haré varios gráficos. El primero con la cobertura radar que creo es de interés ...
Como se puede comprobar las condiciones son perfectas para la detección radar hacia Colombia a máxima distancia, utilizando la dirección directa hacia la capital, Bogotá.
Eso sí, no desde la zona donde se han visto los equipos S-300VM 'Antey 2500' venezolanos en la base aérea Capitán Manuel Ríos sino en un despliegue a unos 8 kms al suroeste, donde los militares tienen una posiciones preparadas precisamente para este tipo de asuntos. Allí el radar 9S15ME disfrutaría de gran ángulo al estar en posición elevada y no le molestaría ningún obstáculo orográfico, o sea, lo ideal.
Con esto la cobertura de interceptación en dirección hacia Bogotá, Colombia, sería algo así ...
Sin obstáculos, si el radar se desplazase 8 kms al suroeste de la posición conocida de las S-300VM en la base aérea Capitán Manuel Ríos, algo muy probable, y sin problemas para un sistema altamente móvil como es el vehículo-radar 9S15ME del sistema Antey 2500 venezolano.
Ahora subo algunos aportes gráficos de las últimas semanas sobre las S-300VM venezolanas...
Actividad con los equipos S-300VM en la zona de estacionamiento en la base aérea Capitán Manuel Ríos:
7-2-2019 ...
19-2-2019 ...
Prepararé algo parecido pero con Brasil como protagonista que es otra dirección interesante para el análisis.
Por último, los gráficos con la dirección hacia territorio brasileño ...
Lo primero la cobertura de radar ...
Y lo segundo la cobertura de interceptación ...
La zona ofrece pocos obstáculos para la detección radar salvo a baja cota a media/larga distancia
Lo mismo se puede decir de la cobertura de interceptación.
La conclusión a la que se puede llegar es que el despliegue S-300VM 'Antey 2500' en la base aérea Capitán Manuel Ríos ofrece una cobertura practicamente sin limitaciones en los siguientes sectores:
- oeste
- suroeste (hacia Colombia)
- sur
- sureste (hacia Brasil)
- este
En los sectores noreste, norte y noroeste hay limitaciones por la zona montañosa (
cordillera de la costa) que discurre paralela al litoral que impide la cobertura a media y larga distancia, sobre todo a la hora de defender la capital, Caracas.
A falta de conocer otros despliegues S-300VM venezolanos ahí lo dejamos.
Los venezolanos han dispersado algunos vehículos por los terrenos de la base Capitán Manuel Ríos ...
Tampoco demasiado lejos de las naves de almacenaje.
Más movimientos de los equipos S-300VM venezolanos en la base Capitán Manuel Ríos ...
nuevo
Dispersan los vehículos pero no demasiado alejados de la zona de estacionamiento principal.
