Otra configuración de armamento en un Sujoi Su-35S ruso en Ucrania:
Lo que viene a ser algo así:
2 misiles aire-aire R-37M
2 misiles aire--aire R-77-1
2 misiles aire-aire de la familia R-73
1 misiles aire-superficie de la familia J-31
2 pods EW
Misil antiradar J-31PD (Kh-31PD en inglés)
Misil aire-aire R-37M
Misil aire-aire de la familia R-77
misiles aire-aire de la familia R-73
Pod de guerra electrónica (EW).

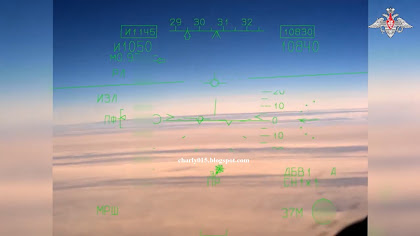

Capturas del HUD de un Su-35S durante la operación especial que incluyen el lanzamiento de un misil R-37M nuevo
La escala de alcances y distancia hasta el blanco han sido censuradas. También el tiempo de vuelo previsto:
Con esos parámetros censurados no hay manera de saber a qué distancia se lanzó. Podemos comparar con la presentación del HUD de otro Su-35S sin censura, remarcando lo que falta en esta ocasión:
Los alcances probables en la interceptación que nos interesa:
1º Si fuese a de 20 en 20 kms estaríamos hablando de unos 95 kms.
2º Si fuese a de 40 en 40 kms estaríamos hablando de unos 190 kms.
Ambos entran en los rangos de alcance del R-37M y del radar del Su-35S.
Esta flecha es la que nos indicaría, sobre la escala de alcances (censurada), la distancia hasta el blanco:
Como se puede comprobar, incluso con la censura de la escala de alcances, la flecha indica una distancia casi al límite. Ya sea a 100 kms o a 200 kms máximo.
Entonces podemos resumir un poco lo que vemos:
- detección de un blanco a muy largo alcance, por eso se utiliza el misil de ultralargo alcance R-37M y por el modo de combate de largo alcance que muestra el HUD
- designado como el 3º blanco enganchado por el radar, al que se le dio prioridad
- lanzamiento de un misil aire-aire R-37M a máximo alcance, teniendo en cuenta lo que indica la flecha en la escala de alcances. Quizá a 95 o a 190 kms de distancia.
- el blanco volaba a 10830 m de altura con una velocidad de 1145 km/h cuando se lanzó el misil contra él
- el Su-35S volaba nivelado a 10830 m de altura con una velocidad de 1050 km/h (Mach 0.9).
Otra salida cargado con R-37M
Cargado con 2 misiles R-37M bajo las tomas de aire de los motores, 2 misiles de la familia J-31 (X-31 en ruso o Kh-31 en inglés) y 2 misiles de la familia R-73 nuevo
