viernes, 28 de octubre de 2022

¿ Qué helicóptero es éste ?

 Datos de interés

Me preguntó un amiguete que si conocía este modelo de helicóptero...

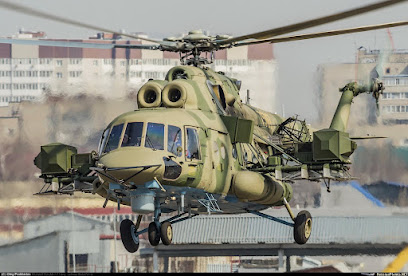

El aparato es un Mi-8AMTSh pero la gracia es saber qué versión en concreto o, mejor dicho, qué sistema lleva a bordo, que es lo que suele marcar su denominación.

En este caso se trata de un Bósforo-2, un sistema de guerra electrónica (EW) del que se desconocen sus misiones y sus capacidades.

Este helicóptero fue fotografiado por Oleg Podkladov en las instalaciones de la Planta Ulan-Ude en Tomilino.



En concreto aquí:

visto en Maps Google


Y nada más se puede añadir de este sistema. Las especulaciones dirigen las sospechas a un potente sistema de perturbación electrónica dirigido contra los sistemas de radar y las comunicaciones enemigas, algo utilizado en Ucrania con bastante éxito por otros Mi-8.

jueves, 27 de octubre de 2022

Los radares Rezonans conocidos (actualizado)

Cosas de interés

Recopilación sobre las estaciones radar tipo OTH Rezonans N y NE y sus herederas conocidas hasta el momento.

Por ser el diseñador y el constructor, la primera es la rusa...


Anapa





Una estación OTH en Anapa




Y la segunda...


Shoyna





La estación radar OTH de Shoyna




Y la tercera...


Rogachevo, en Novaya Zembla





La estación radar Rezonans N de Novaya Zembla




Y la cuarta...

En Kola





Otro OTH en Kola




Y la quinta... nuevo





Otro que las tiene en buena cantidad es Iran ...


Ahwaz




Dasht Arjan




Garmsar




Qamchqay






Los radares iraníes de alerta previa




Y la recientemente descubierta en Egipto ...






Radar OTH Rezonans NE en Egipto




Segunda estación radar OTH tipo Rezonans NE en Egipto ...





Radar OTH Rezonans NE en Egipto







Estación radar OTH tipo Rezonans NE en Oualla, Argelia ...








Nos jugamos algo a que Argelia tiene alguna estación OTH Rezonans NE más, quizá en la zona oriental del país (!).



Decía que estoy por apostarme algo a que hay más radares Rezonans NE en la región pero como ha sucedido con estos, nos enteraremos cuando lleven años en servicio.... y sí, ya es oficial, Rusia tiene 5 estaciones Rezonans y si tenemos en cuenta que ya hay 3 citadas en esta entrada quedan 2 más por localizar.

Mientras tanto, este gráfico muestra más o menos las coberturas de los radares OTH "hechos en Rusia" que puede haber en la zona europea ...





Las coberturas sobre el Mediterráneo no parecen casuales, sobre los 3 accesos a este escenario ...





La cobertura del radar Podsolnuj de Crimea es cosa mía, ya que no conozco su posición exacta.

Gráfico del Pantsir en el planeta (actualizado)

Datos de interés

Me ha dado por preparar un gráfico sobre los operadores del sistema ruso de defensa aérea Pantsir S1 y versiones y los potenciales usuarios conocidos, ya que suele ser una forma muy sencilla de presentar este tipo de datos:





Usuarios:

Federación Rusa

Argelia

Bangladesh

Etiopía

Guinea Ecuatorial

Irak

Libia nuevo

Serbia

Siria

Oman

EAU

Vietnam


Potenciales usuarios:

Arabia Saudí

Azerbaiján

Brasil

Burundi

Egipto

Irán

Malasia

Marruecos

Qatar


Según el FSVTS ruso, se han recibido 15 peticiones para adquirir sistemas Pantsir ...

Россия получила более 15 заявок на покупку комплексов "Панцирь"



Los diferentes chasis para el Pantsir S1:




miércoles, 26 de octubre de 2022

GROM 2022

 Noticias Fuerzas estratégicas

Pues nada, toca meterse de lleno en los ejercicios de las Fuerzas Estratégicas rusas GROM 2022.

Estas serían las líneas generales en lo que se refiere a los lanzamientos:





Hablamos de:

- ICBM Yars desde Plesetsk contra el polígono de Kura...

С космодрома Плесецк запустили баллистическую ракету "Ярс"


- SLBM Sineva desde el submarino Karelia en Barents contra el polígono de Kura...

На учениях с АПЛ "Карелия" запустили ракету "Синева" по полигону Кура


- varios ALCMs J-55SM (Kh-55SM) desde bombarderos Tupolev Tu-95MS contra los polígonos de Pemboy y Kura...


- varios Iskander desde Kapustin Yar...

На полигоне Капустин Яр провели пуск ракеты "Искандер"


- tres 3M-14 del sistema Caliber PL (submarino) desde Barents y mar Negro...

Северный и Черноморский флоты провели пуски ракет "Калибр" и "Циркон"


- un 3M22 Tsirkon desde la fragata Almirante Gorshkov probablemente contra Chiza...

Северный и Черноморский флоты провели пуски ракет "Калибр" и "Циркон"


- dos J-47M2 'Kinzhal' desde MiG-31K...



Segunda fase de GROM en este año, iniciada el 26 de octubre del 2022 nuevo



Hasta ahora (26 de octubre del 2022) la segunda fase ha comprendido:

1 SLBM Sineva contra Kura, lanzado por el submarino Tula desde el mar de Barents

1 ICBM Yars lanzado desde Plesetsk hasta el polígono de Kura

Lanzamiento de misiles de crucero desde bombarderos Tupolev Tu-95MSM contra Pemboy

Lanzamiento de un misil hipersónico Tsirkón desde la fragata Almirante Gorshkov


Министр обороны России доложил Верховному Главнокомандующему Вооруженных Сил Российской Федерации о результатах проведения тренировки стратегических сил сдерживания



Ampliaré la información.


martes, 25 de octubre de 2022

La fase terminal de un J-101

 Datos de interés

Unos gráficos sobre algo que no se suele ver, al menos desde este ángulo. Me refiero al ataque terminal de un misil de crucero stealth J-101 (X-101 en ruso o Kh-101 en inglés).





Este ataque en particular, llevado a cabo en octubre de 2022 contra un blanco en la zona de Kiev:




El misil de crucero stealth J-101 es la versión con cabeza convencional del estratégico J-102. Estas son sus características conocidas:



Hay que recordar, ¿ qué es un misil de crucero ?

Un misil de crucero es aquel que mantiene un vuelo de crucero durante la mayor parte de su recorrido.

Un vuelo de crucero es aquel que mantiene los principales parámetros de vuelo estables (altura, velocidad).

Aquí es donde llegamos a lo que interesa para el gráfico porque vemos el momento en el que ese misil en particular rompe su vuelo de crucero para llevar a cabo la fase terminal de ataque.

En la primera captura el misil mantiene el crucero pero en la segunda y tercera captura inicia una trepada (gana altura) para pasar a un picado contra el blanco (4ª captura), que es alcanzado en la quinta captura.



Probablemente lleva a cabo una trepada en la fase terminal para lograr un ángulo de ataque más elevado.

Visto lo visto, la forma de ataque está siendo un éxito porque Ucrania tiene algunos sistemas avanzados de defensa aérea y las zonas atacadas en teoría deben de ser de las mejor protegidas del país, como la capital.

lunes, 24 de octubre de 2022

El gráfico de las corbetas argelinas clase Adhafer

Argelia

Toca actualizar el gráfico sobre las corbetas chinas de la Armada de Argelia.

El gráfico inicial...



Y el nuevo, con una foto real del buque donde se ve lo que finalmente se le instaló:



La artillería, aparte:
